产品概述

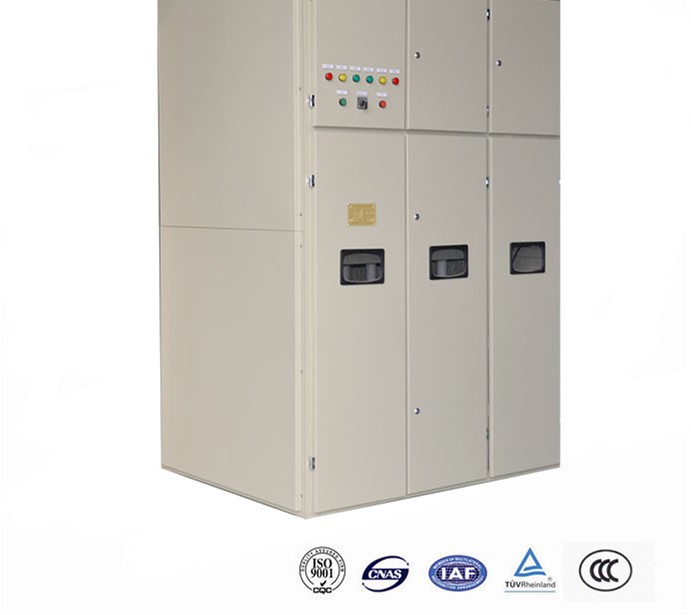

　　SGYQ系列高压笼型电机液体电阻起动装置是在笼型电机的定子回路中串入三相液体电阻，液阻随电动机的起动而自动接入，阻值在预定的时间内无级减小，接近于零时自动切除，从而使电机的端电压逐步增加，平滑无冲击软起动，起动过程对电网无冲击干扰，无谐波污染。适用于三相交流3kV、6kV、10kV，额定功率到20000kW的鼠笼型异步电动机或同步电动机的软起动。产品应用遍及冶金、石油、化工、水利、电力、轻工、机械、煤炭、建材、军工、汽车、市政工程、制药等领域。

性能特点

　　起动电流小，平滑无冲击，保证电网可靠运行；

　　起动电流约为额定电流的2.5～3.5倍；

　　可连续起动2～3次；

　　对电网影响小，无谐波污染，特别适用于电网容量不足的企业；

　　可减小液阻提高电机端电压，增加电动机出力，确保一次起动成功；

　　起动平稳，机械应力冲击小，有效保护电动机及传动机械；

　　结构简单、安装维护方便，可靠性高。

产品型号

使用环境

　　环境温度：-10℃～+40℃；

　　相对湿度：＜85%，不凝露；

　　海拔高度：不超过2000m（超过2000m须特殊设计）；

　　安装地点：垂直倾斜度不超过50，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

执行标准

　　Q/XZS1-2009       《SYQ系列电机液体电阻起动装置》

　　GB/T11022-2011    《高压开关设备和控制设备标准的共用技术要求》

　　GB3906-2006       《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》

技术规格

高压笼型电机液体电阻起动装置

产品方案

订货须知

　　订货时须提供电机型号、额定功率、额定电压、额定电流、负载类型等信息。
